一种可监测警告报修的班级信号屏蔽装置
小创客 | 范奔
浙江省瑞安市上海新纪元高中
本作品已获国家实用新型专利
专利申请号：201620457460.1
背景技术

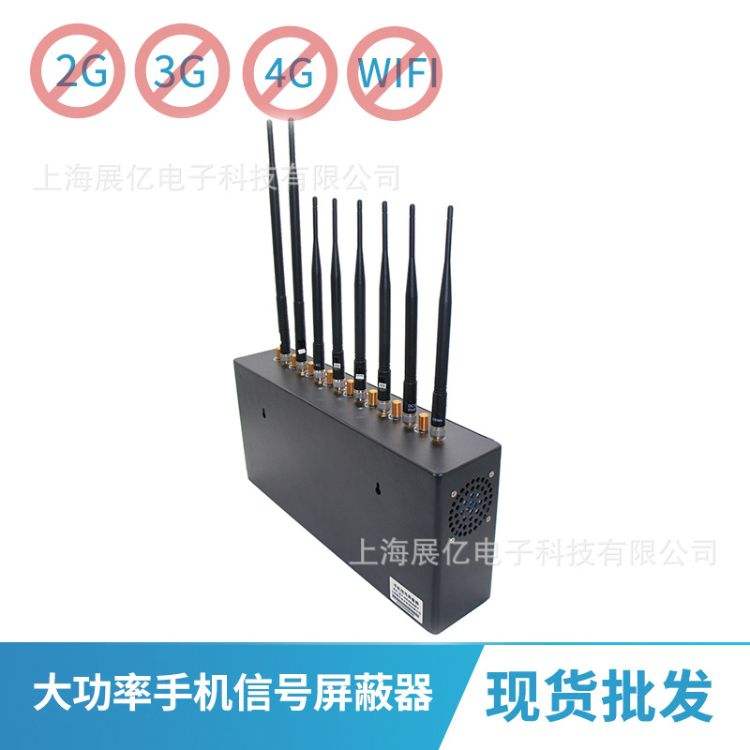

信号屏蔽器是在会议室、考试考场等场合中，为了避免手机通信给会议或考试带来影响，以及防止信息泄密、考试作弊等特别目的，用来屏蔽手机信号的常用工具。
先了解点小知识吧！▼▼
手机工作时，是在一定的频率范围内，手机和基站通过无线电波联接起来，以一定的波特率和调制方式完成数据和声音的传输。针对这种通讯原理，手机信号屏蔽器在工作过程中以一定的速度从前向信道的低端频率向高端扫描。
该扫描速度可以在手机接收报文信号中形成乱码干扰，手机不能检测出从基站发出的正常数据，使手机不能与基站建立联接。手机表现为搜索网络、无信号、无服务系统等现象。
展开全文
现有缺失▼▼
现有的信号屏蔽装置主要采用的人工进行控制屏蔽器的开关，不能自动设定程序来控制屏蔽器的开和关，劳动强度大，使用具有不便性；
而且现有的屏蔽器缺少监控装置，在被人损坏后不能进行及时的保修，同时现有的信号屏蔽装置中缺少有自动散热装置，信号屏蔽装置内温度过高会造成的电路损伤；
使用具有局限性。
专利内容简述
本实用新型可监测警告报修的班级信号屏蔽装置，其采用在显示屏上编入屏蔽仪开关程序，使其屏蔽装置能够自动进行开关，大大降低了劳动强度。
在箱体外端设置有摄像头和报警器，间接起到保护屏蔽仪的作用，同时在屏蔽仪损坏时，能及时将被损坏的报告发送到监控中心计算机，及时进行修理。
在箱体内设置有散热装置，加快箱体内电器设备的热量散发，防止温度过高造成的电路损伤，实用性强，易于推广使用。
附图说明
图1为本实用新型的整体结构示意图；
图2为本实用新型的信号屏蔽装置工作原理框图；
图3为本实用新型的监测警告装置工作原理框图；
图4为本实用新型的散热装置工作原理框图；
图中：1-箱体、2-信号屏蔽装置、3-监测警告装置、4-电源、5-显示屏、6-第一A/D转换器、7-第一单片机、8-屏蔽仪、9-摄像头、10-报警器、11-第二A/D转换器、12-第二单片机、13-数据采集器、14-无线发射器、15-监控中心计算机、16-无线接收器、17-散热装置、18-散热器、19-第三单片机、20-温度传感器、21-固定耳。
